Atualização e programação das placas para lavadoras Netter modelos NT 210 3T e NT 300 3T
Observação: As imagens ilustrativas foram realizadas com o modelo NT 210 3T.
Descrição da atualização
Em função da evolução tecnológica contínua, realizamos a atualização das placas eletrônicas das lavadoras NT 210 3T e NT 300 3T. Essa modificação proporciona maior nível tecnológico, além de aumentar a robustez e a durabilidade do equipamento.
Como parte dessa melhoria, foi incorporada uma proteção em acrílico de 3 mm posicionada atrás da etiqueta do teclado da placa controladora. Essa solução evita o desgaste prematuro tanto da placa eletrônica quanto da etiqueta, contribuindo para uma vida útil mais longa do conjunto.

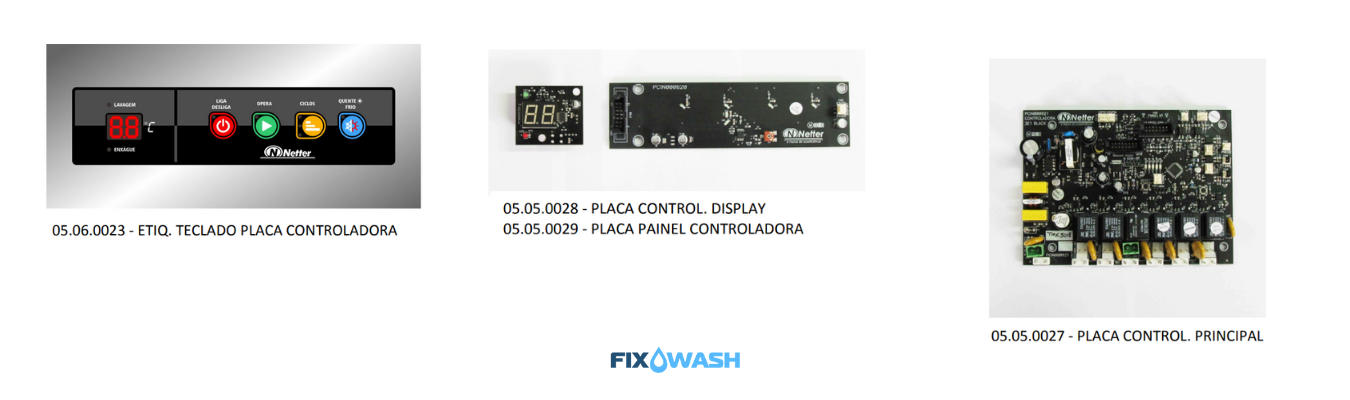

A seguir, apresentamos a relação das alterações efetuadas, incluindo os respectivos códigos e descrições dos componentes atualizados.
Ajuste do tempo do ciclo de lavagem
Para modificar a duração do ciclo de lavagem, mantenha o botão CICLO pressionado por aproximadamente 6 segundos.
- C1 – Ciclo com menor duração (LED superior aceso);
- C2 – Ciclo com tempo intermediário (LED central aceso);
- C3 – Ciclo com maior duração (LED inferior aceso).
Sinal sonoro de fim de ciclo (Buzzer)
A configuração do aviso sonoro pode ser alterada com a lavadora ligada à rede elétrica e desligada, pressionando o botão LIGA/DESLIGA por 6 segundos.
- B0 – Buzzer desativado;
- B1 – Buzzer ativado.
Nos modelos anteriores com placa SMD, era necessário desligar a alimentação elétrica. No novo modelo, esse procedimento não é mais necessário.
Seleção do modo de operação: Automático ou Manual
Para alternar entre os modos Manual e Automático, com a lavadora energizada e desligada, pressione o botão OPERA por 6 segundos.
- A0 – Operação Manual;
- A1 – Operação Automática.
Nos modelos mais recentes não é necessário interromper a alimentação elétrica.
Indicação de temperatura no display
Os novos modelos possuem display duplo, exibindo alternadamente as temperaturas de lavagem e enxágue.
- LED verde aceso indica temperatura de lavagem.
- LED vermelho aceso indica temperatura de enxágue.
Após atingir 55 °C (lavagem) e 82 °C (enxágue), as temperaturas passam a alternar automaticamente.
Observação: O enxágue Q/F é opcional e definido somente na fabricação.

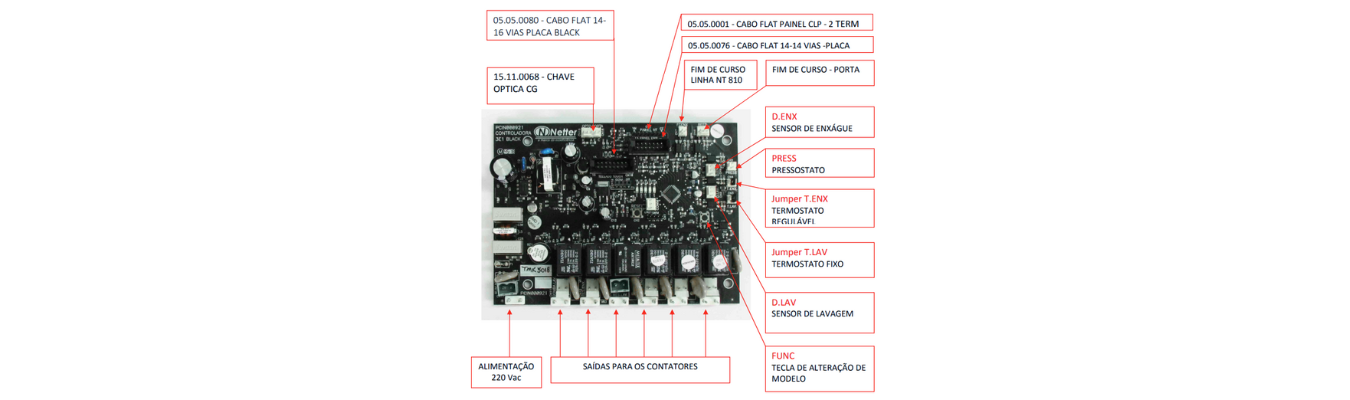

Configuração do modelo
Esta placa é universal e substitui as placas CLP e SMD.
- Fixar a placa com os quatro espaçadores;
- Conectar os cabos conforme o modelo;
- Energizar a lavadora;
- Pressionar FUNC até selecionar o modelo correto.
Legenda explicativa
- LD3A, LD3B, LD3C e LD4: LEDs da Placa Universal Black.
- Células amarelas: LEDs acendem ao pressionar FUNC.
- Células brancas: LEDs não acendem.
- Asterisco: LEDs piscam indicando o modelo.

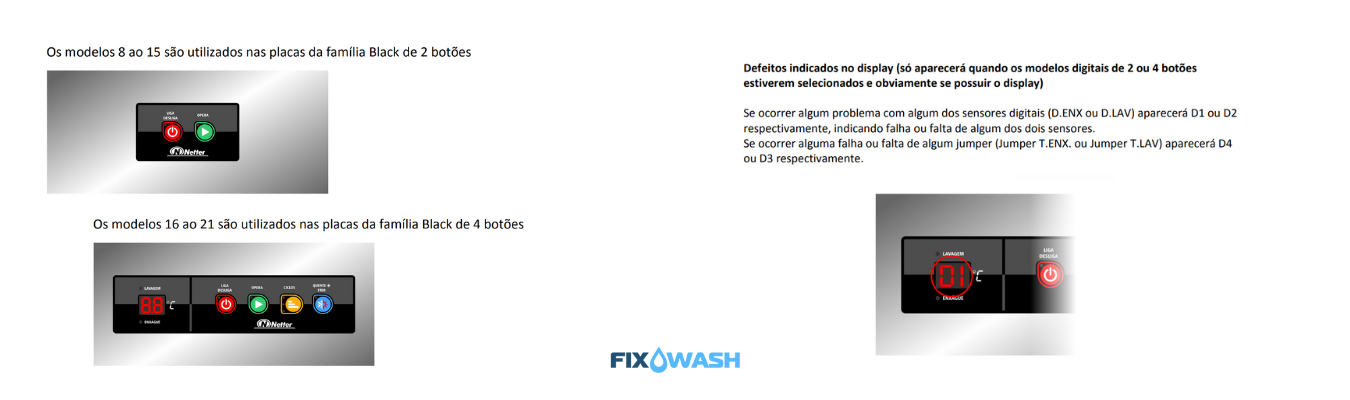

Observação: Modelos de 1 a 7 são destinados a lavadoras com placas CLP ou SMD.
