A resistência elétrica é um dos componentes mais importantes dos equipamentos de cozinha profissional. Ela está presente em lava-louças industriais, fornos, fritadeiras, estufas, boilers, cubas aquecidas, banhos-maria e diversos sistemas responsáveis pelo preparo, cocção e higienização de alimentos.

Quando ocorre uma falha de aquecimento, a resistência costuma ser uma das primeiras peças suspeitas. No entanto, substituir o componente sem realizar um diagnóstico adequado pode gerar custo desnecessário e não resolver o problema, principalmente quando a falha está em sensor, SSR, contatora, termostato, pressostato, placa eletrônica ou alimentação elétrica.

A Fixwash trabalha com resistências elétricas, sensores NTC, relés de estado sólido, contatoras, pressostatos, termostatos, placas eletrônicas, peças originais, amplo estoque e itens sob encomenda para equipamentos de cozinhas profissionais. Também realiza assistência técnica especializada e comercializa equipamentos usados selecionados conforme disponibilidade. A Fixwash não comercializa equipamentos novos.

Qual é a função da resistência elétrica?

A resistência elétrica transforma energia elétrica em calor por meio do efeito Joule. Quando a corrente atravessa o elemento resistivo, parte da energia é convertida em calor, que é transferido para água, óleo, ar, superfícies metálicas ou câmaras de cocção.

Nos equipamentos de cozinha profissional, o componente precisa trabalhar com tensão, potência, formato, vedação e material adequados ao projeto. Uma resistência incompatível pode aquecer pouco, aquecer demais, sobrecarregar o circuito ou comprometer a segurança do equipamento.

Onde as resistências elétricas são utilizadas?

As resistências estão presentes em praticamente todas as linhas de equipamentos térmicos profissionais. Isso inclui lava-louças industriais, fornos combinados, fornos rápidos, fritadeiras, estufas, boilers, cubas aquecidas, banhos-maria, equipamentos de panificação e sistemas de geração de vapor.

Fabricantes como Hobart, Netter, Winterhalter, Classeq, Skymsen, Merrychef, TurboChef, Vulcan e outras marcas utilizam diferentes configurações de resistência. Mesmo dentro de uma única marca, modelos e revisões diferentes podem utilizar peças distintas.

Quando suspeitar de uma resistência queimada?

Alguns sintomas podem indicar falha na resistência, mas nenhum deles deve ser usado isoladamente para condenar a peça. O comportamento do equipamento, os códigos de erro e as medições elétricas devem ser analisados em conjunto.

Esses mesmos sintomas também podem ser causados por sensor NTC, termostato, SSR, contatora, placa eletrônica, fusível, pressostato ou falta de uma fase. Por isso, o teste da resistência deve fazer parte de uma sequência de diagnóstico.

Materiais necessários para o teste

Para realizar o diagnóstico, o técnico normalmente utiliza multímetro digital, ferramentas apropriadas para acesso ao componente, equipamentos de proteção individual e, sempre que disponível, o manual técnico ou diagrama elétrico do equipamento.

Passo 1: faça uma inspeção visual

Antes de utilizar o multímetro, observe cuidadosamente a resistência e a região ao redor. Defeitos visuais não substituem a medição, mas ajudam a identificar a causa e o nível de comprometimento.

Também verifique vazamentos próximos, conectores frouxos, cabos ressecados, marcas de arco elétrico e sinais de carbonização. Em muitos casos, a resistência é danificada por falha externa e não apenas por desgaste natural.

Passo 2: desconecte completamente a resistência

Para evitar leituras falsas, os terminais da resistência devem ser desconectados do circuito. Se a peça permanecer ligada a contatoras, SSRs, sensores ou outros componentes, o multímetro pode medir caminhos paralelos e apresentar um resultado incorreto.

Antes de remover os cabos, registre a posição dos terminais ou consulte o diagrama técnico. Isso reduz o risco de ligação incorreta durante a montagem.

Passo 3: teste de continuidade

Configure o multímetro na função de continuidade. Encoste uma ponta de prova em cada terminal da resistência. Em uma peça simples e íntegra, o multímetro normalmente indicará continuidade ou emitirá sinal sonoro.

O teste de continuidade é apenas uma verificação inicial. Uma resistência pode apresentar continuidade e ainda assim estar parcialmente danificada, com valor ôhmico incorreto ou fuga de corrente.

Passo 4: meça a resistência elétrica em ohms

Configure o multímetro na escala de resistência elétrica, representada pelo símbolo Ω. Posicione as pontas nos terminais da peça e aguarde a estabilização da leitura.

O valor esperado depende principalmente da tensão e da potência da resistência. Para uma carga resistiva simples, o valor teórico pode ser estimado pela relação entre tensão e potência, mas a comparação ideal deve ser feita com os dados do fabricante.

Uma leitura infinita indica circuito aberto. Um valor muito abaixo do esperado pode indicar curto entre partes do elemento ou erro de medição. Um valor muito acima pode indicar deterioração, conexão interna deficiente ou especificação incorreta.

Passo 5: verifique fuga de corrente para a carcaça

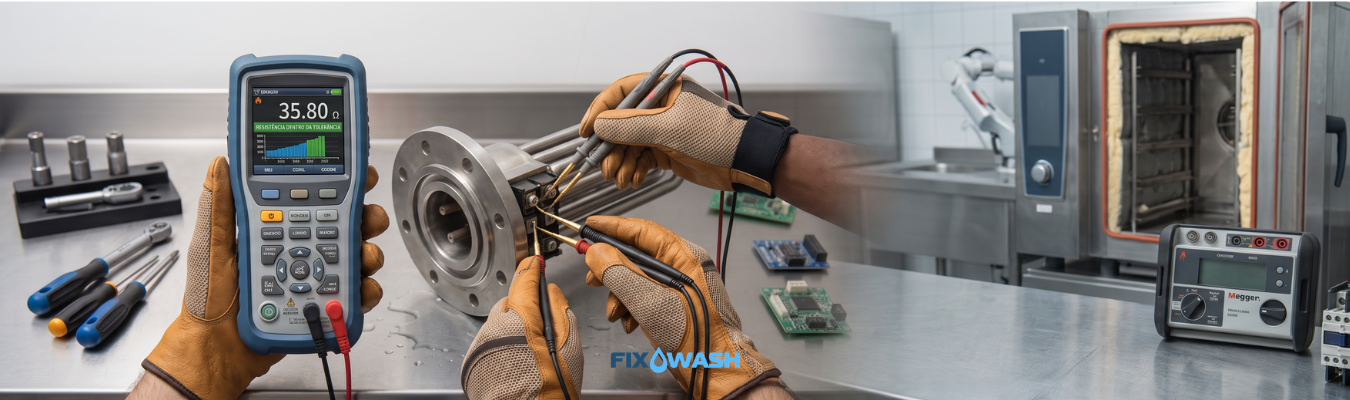

Esse é um dos testes mais importantes. Posicione uma ponta do multímetro em um terminal da resistência e a outra na parte metálica da carcaça ou flange. Repita o procedimento no outro terminal.

Em uma resistência em boas condições, não deve existir continuidade entre os terminais energizados e a carcaça metálica. Se o multímetro indicar continuidade, baixa resistência ou sinal sonoro, existe forte indício de isolação comprometida.

Para análises mais precisas de isolação, especialmente quando a fuga aparece apenas em alta temperatura, pode ser necessário utilizar instrumento específico, como megômetro. O multímetro fornece uma triagem importante, mas pode não detectar todas as falhas de isolação.

Como interpretar os resultados?

Resistência interrompida

Quando o elemento interno rompe, o multímetro indica circuito aberto ou resistência infinita. Nesse caso, a peça não permite passagem de corrente e deixa de gerar calor.

Curto interno ou valor fora da especificação

Uma leitura muito baixa em relação ao valor esperado pode elevar a corrente do circuito, causar desarme de proteção e sobrecarregar contatoras, SSRs, cabos e conexões.

Fuga para a carcaça

Quando a isolação interna se deteriora, a corrente pode alcançar a parte metálica da resistência ou do equipamento. Isso pode causar choque, desarme do dispositivo diferencial e falhas de segurança.

Resistência dentro da especificação

Se continuidade, valor ôhmico e isolação estiverem corretos, o problema pode estar no sistema de comando, na alimentação elétrica ou na transferência de calor. Ainda é necessário verificar sensor, relé, contatora, placa, fusíveis, termostato e incrustação.

Antes de substituir a resistência, verifique também

Diversas falhas de aquecimento possuem outras origens. Um diagnóstico completo deve avaliar todos os elementos envolvidos no sistema de controle e potência.

Erros comuns durante o teste

Alguns procedimentos incorretos podem comprometer o diagnóstico, causar danos ao multímetro ou colocar o profissional em risco.

Quando substituir a resistência?

A substituição normalmente é indicada quando houver circuito aberto, curto interno, fuga para carcaça, corrosão severa, deformação, rompimento, terminal estruturalmente comprometido ou baixo desempenho confirmado por testes.

Antes de instalar a nova peça, é fundamental identificar por que a resistência anterior falhou. Falta de água, calcário, sensor defeituoso, SSR travado, contatora inadequada ou tensão incorreta podem danificar novamente o componente.

Como aumentar a vida útil da resistência?

A vida útil depende da qualidade da peça, da aplicação, da água, da instalação elétrica e da manutenção. Algumas medidas simples reduzem significativamente o risco de falha prematura.

A importância de utilizar a resistência correta

Não basta encontrar uma resistência com aparência ou potência semelhante. É necessário confirmar tensão, potência, formato, comprimento, flange, vedação, quantidade de terminais e compatibilidade com o equipamento.

Uma peça incompatível pode causar aquecimento insuficiente, consumo elevado, vazamento, sobrecarga elétrica e falha em componentes de comando. A identificação correta evita retrabalho e reduz o tempo de equipamento parado.

Conclusão

Testar uma resistência elétrica industrial com multímetro é uma etapa fundamental para evitar substituições desnecessárias. Continuidade, resistência em ohms e fuga para a carcaça ajudam a identificar circuito aberto, valor fora da especificação e falhas de isolação.

Mesmo quando a resistência passa nos testes, o diagnóstico deve continuar em sensor, SSR, contatora, termostato, pressostato, placa e alimentação elétrica. Em equipamentos profissionais, a peça certa e a análise correta são essenciais para devolver o aquecimento com segurança e confiabilidade.

Perguntas frequentes sobre teste de resistência elétrica industrial

Veja dúvidas comuns sobre continuidade, medição em ohms, fuga para carcaça, multímetro, substituição e diagnóstico do sistema de aquecimento.
